Сетевой инвертор DEYE SUN-136K-G01 для солнечных станций

Преобразование энергии

Сетевой инвертор DEYE SUN-136K-G01 предназначен для работы в составе трехфазных солнечных электростанций с выходным напряжением 380 В. Устройство обеспечивает номинальную выходную мощность 136 000 Вт с максимальным коэффициентом полезного действия 98,8 %. Номинальный выходной ток переменного тока составляет 197,2 А, а максимальное значение выходного тока достигает 206,1 А. Высокий коэффициент полезного действия уменьшает потери энергии при преобразовании постоянного тока солнечного массива в переменный ток для сети.

Работа с массивами

В конструкции предусмотрено 8 независимых MPPT-трекеров. Это позволяет эффективно распределять солнечные панели на разных плоскостях, крышах сложной конфигурации или на наземных металлоконструкциях с разной ориентацией к солнцу. Максимальный входной постоянный ток на один MPPT составляет 40 А (комбинация 40+40+40+40+40+40+40+40 А), а ток короткого замыкания равен 60 А на каждый трекер. Благодаря раздельным трекерам затенение одной группы панелей не влияет на производительность других стрингов.

Защита и условия

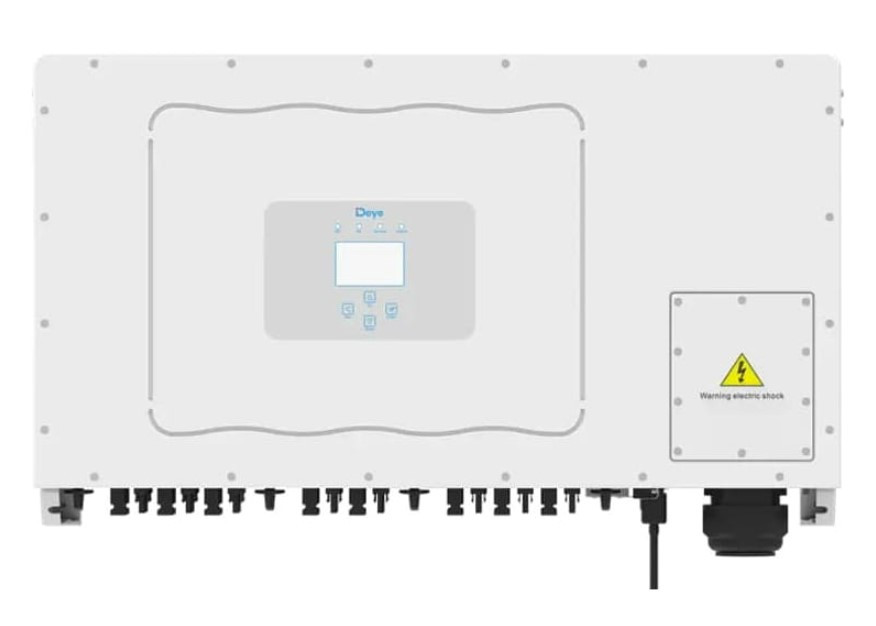

Инвертор выполнен в белом корпусе с классом защиты IP65, что обеспечивает пылезащиту и защиту от струй воды. Это позволяет монтировать оборудование на фасадах зданий или открытых площадках. Габаритные размеры составляют 1006 × 516 × 325,5 мм без учета кронштейнов и разъемов, а вес равен 103 кг. Рабочий диапазон температур составляет от -25 °C до +65 °C. При температуре свыше +45 °C система автоматически снижает рабочую мощность для сохранения компонентов. Для быстрой проверки состояния оборудования на корпусе установлен дисплей.

Области применения

DEYE SUN-136K-G01 применяют в сфере энергетической безопасности, в телекоммуникационной и строительной промышленности, в медицинских учреждениях и объектах городской инфраструктуры. Инвертор рассчитан на высокие нагрузки в трехфазных сетях. Производитель предоставил гарантию продолжительностью 60 месяцев, что обеспечивает расчетную надежность оборудования на протяжении длительного срока.

Установка и монтаж

При проектировании и монтаже следует учитывать массу устройства 103 кг и зазоры вокруг корпуса для свободной циркуляции воздуха. Поскольку устройство работает с высоким напряжением и номинальным током 197,2 А, подключение к сети 380 В и солнечным массивам должно выполняться квалифицированными специалистами с соблюдением правил техники безопасности.
