Солнечная панель для EcoFlow и Bluetti
Как подобрать солнечную панель к станции EcoFlow или Bluetti по трём числам входа. .
Станции неважно, какая марка на панели. Важны три числа её солнечного входа: диапазон напряжения, наибольший ток и наибольшая мощность. Все три указаны в карточке станции, а напряжение холостого хода и ток — в карточке панели. Если числа сходятся, панель будет работать с EcoFlow или Bluetti так же, как фирменная.
Солнечный вход станций EcoFlow и Bluetti
Данные из карточек станций в нашем каталоге. Если входов у станции несколько, числа здесь — для одного.
| Станция | Напряжение | Ток до | Мощность панелей до |
|---|---|---|---|
| EcoFlow E980 | 11–60 В | 15 А | 500 Вт |
| EcoFlow DELTA 2 | 11–60 В | 15 А | 500 Вт |
| EcoFlow DELTA 3 Max Plus | 11–60 В | 18 А | 1000 Вт |
| EcoFlow Delta Pro | 11–150 В | 15 А | 1600 Вт |
| Bluetti AC180P | 12–60 В | 10 А | 500 Вт |
| Bluetti Elite 200 V2 | 12–60 В | 20 А | 1000 Вт |
| Bluetti Elite 320 | 12–60 В | 20 А | 1000 Вт |
| Bluetti AC300 | 12–150 В | 12 А | 2400 Вт |
Видны две группы: вход до 60 В у большинства компактных станций и до 150 В у старших. От этого зависит, сколько панелей можно поставить в цепочку.
Сколько панелей соединить последовательно
Напряжения последовательных панелей складываются, и на холоде каждая даёт больше, чем написано в паспорте для 25 °C. Портативную панель зимой раскладывают на морозе, даже если станция стоит в тепле, поэтому таблица посчитана для минус 10 °C.
Температурный коэффициент напряжения взят из карточки панели, а где его там нет — 0,35 % на градус. Это с запасом: у наших модулей, где коэффициент указан, он 0,23–0,25 %.
| Панель | Напряжение холостого хода при минус 10 °C | Панелей на вход до 60 В | Панелей на вход до 150 В | Рабочий ток |
|---|---|---|---|---|
| Jackery SolarSaga 100 Вт | 24,2 В | 2 | 6 | 5,55 А |
| Allpowers 140 Вт | 26,4 В | 2 | 5 | 6,2 А |
| Marstek 220 Вт, гибкая | 23,4 В | 2 | 6 | 12,35 А |
| Dokio 300 Вт, складная | 25,3 В | 2 | 5 | 16,67 А |
| Sunerise 440 Вт, жёсткая | 44,2 В | 1 | 3 | 13,41 А |
| Trina Solar 460 Вт, жёсткая | 58,3 В | 1, впритык | 2 | 10,14 А |
Количество в цепочке — это граница по напряжению. Дальше сверьте две вещи. Ток панели должен укладываться в ток входа: если он больше, станция возьмёт столько, сколько умеет, и часть мощности пропадёт, но ничего не сломается. И сумма мощностей не должна сильно превышать мощность входа, иначе излишек просто не используется.
Trina Solar на 460 Вт на входе до 60 В стоит слишком близко к границе: на более сильном морозе запаса не остаётся. Для таких станций лучше брать модуль с более низким напряжением.
Смотреть Портативная солнечная панель Jackery SolarSaga 100W
Смотреть Складная портативная солнечная панель Allpowers 140W AP-SP-029-BLA
Смотреть Гибкая солнечная панель Marstek MST-FSP-220W для авто и автономных систем
Смотреть Портативная монокристаллическая солнечная панель 300 Вт
Смотреть Солнечная панель Sunerise 440 Вт JC440-108M FULL BLACK
Готовые сочетания
- EcoFlow DELTA 2 и две Marstek по 220 Вт последовательно. На морозе около 47 В при границе 60 В, ток 12,35 А при границе 15 А, вместе 440 Вт при границе 500 Вт. Все три числа укладываются.
- EcoFlow E980 и одна Sunerise на 440 Вт. Жёсткий модуль для крыши даёт 44 В на морозе и 13,41 А — в пределах входа. Недорогой способ получить почти полные 500 Вт входа одной панелью, если её есть где закрепить.
- EcoFlow Delta Pro и три Sunerise по 440 Вт последовательно. Около 133 В на морозе при границе 150 В, 13,41 А при границе 15 А, вместе 1320 Вт при границе 1600 Вт.
- Bluetti Elite 200 V2 и две Dokio по 300 Вт последовательно. Около 51 В на морозе, 16,67 А при границе 20 А, вместе 600 Вт при границе 1000 Вт.
- Bluetti AC180P и две Jackery по 100 Вт последовательно. Около 48 В, 5,55 А при границе 10 А. Marstek на 220 Вт к этой станции тоже подключится, но её 12,35 А станция обрежет до своих 10 А.
Смотреть Зарядная станция EcoFlow DELTA 2 на 1024 Вт·ч
Смотреть Зарядная станция EcoFlow DELTA 3 Max Plus

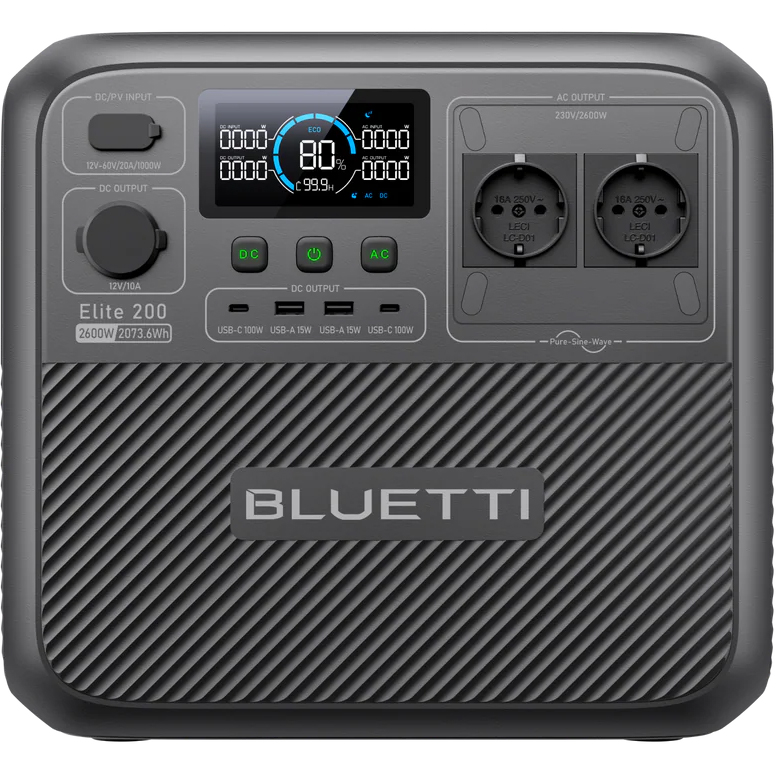

Смотреть Зарядная станция Bluetti Elite 200 V2 2600 Вт 2073 Вт·чЗарядная станция Bluetti Elite 200 V2 2600 Вт 2073 Вт·ч
81 853 ₴
- Ёмкость
- 2073 Вт·ч
- Мощность
- 2600 Вт
- Пик
- 3900 Вт
Разъём: MC4 и XT60
Большинство панелей, в том числе жёсткие модули, имеют разъёмы MC4. У EcoFlow и у части Bluetti солнечный вход — XT60, так что между ними нужен переходной кабель MC4–XT60. Какой именно разъём у вашей станции, указано в её карточке. Переходник продаётся отдельно; берите с сечением, которое держит ток вашей панели.
Полярность в переходнике имеет значение. Проверьте её до первого подключения: перепутанные плюс и минус — самая частая причина того, что станция «не видит» панель.
Об ориентации, тени и о том, сколько панель реально даёт, — на странице о солнечной панели к станции.
Гибкие модели для балкона и авто — на странице гибких солнечных панелей.
Можно ли подключить к EcoFlow панель другого производителя?
Да. Станции всё равно, чья панель: она видит только напряжение и ток. Фирменные панели удобны тем, что кабель сразу имеет нужный разъём, но по электрике они такие же. Панель с разъёмами MC4 подключают через переходник MC4–XT60, у старших Bluetti — через тот разъём, который указан в карточке станции.
Что будет, если превысить напряжение солнечного входа?
В лучшем случае станция отключит вход и покажет ошибку. В худшем вход выйдет из строя, и это не гарантийный случай: границу напряжения производитель пишет именно для того, чтобы её не пересекали. Поэтому считайте напряжение холостого хода на морозе, а не летнее рабочее.
Как соединять две панели: последовательно или параллельно?
Последовательно, если сумма напряжений на морозе укладывается в верхнюю границу входа. Так ток остаётся как у одной панели, а потери в кабеле меньше. Параллельно — когда напряжение не позволяет последовательного соединения, но тогда токи складываются, и сумма должна укладываться в ток входа.
За сколько часов солнечная панель зарядит станцию?
Разделите ёмкость станции на реальную отдачу панелей. В ясный день панель обычно даёт заметно меньше паспортной мощности, так что для оценки берите около двух третей. Пример: DELTA 2 на 1024 Вт·ч и две Marstek по 220 Вт — это около 300 Вт реально, то есть примерно три с половиной часа хорошего солнца.
Можно ли заряжать станцию от солнца и от сети одновременно?
Многие модели умеют, и граница суммы указана в карточке. У Bluetti Elite 200 V2 это до 2400 Вт вместе, у инверторного блока Bluetti AC300 — до 5400 Вт. Если такой строки в карточке нет, спросите нас до покупки.
