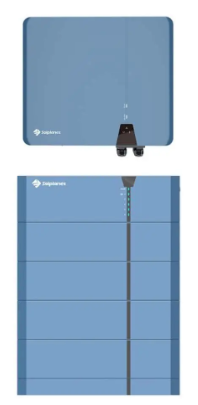

Гибридный трехфазный инвертор Solplanet ASW010kH-T2 с аккумуляторами

Работа системы

Трехфазная система резервного питания объединяет высоковольтный гибридный инвертор Solplanet ASW010kH-T2 мощностью 10 000 Вт и накопитель из трех аккумуляторных модулей Ai-HB G2 емкостью 2,56 кВт·ч каждый. Литий-железо-фосфатные блоки LiFePO4 отличаются стабильной химической структурой, высоким ресурсом циклов и безопасностью при повседневном использовании. Общий запас энергии 7,68 кВт·ч позволяет питать трехфазных и однофазных потребителей во время отключений сети. Встроенная система BMS контролирует равномерный заряд и разряд каждого из трех модулей.

Солнечная генерация

Встроенный контроллер оснащен двумя выходами MPPT с рабочим диапазоном напряжения от 200 до 950 В. Двухканальный трекер позволяет разделить солнечные панели на два отдельных стринга, например, расположенные на разных скатах крыши. Это оптимизирует выработку энергии в течение всего светового дня. КПД преобразования составляет не менее 95 %, что гарантирует минимальные потери сгенерированного тока.

Защита и безопасность

Система имеет комплексную систему электронной защиты от короткого замыкания, перегрузки по мощности, перегрева элементов, глубокого разряда аккумуляторной батареи и переполюсовки. Для оперативной диагностики работы предусмотрена световая и звуковая индикация, которая сообщает о текущем режиме. Степень защиты корпуса IP65 гарантирует пыленепроницаемость и защиту от струй воды.

Монтаж и сеть

Инвертор рассчитан на работу в трехфазных сетях с номинальным напряжением 220 В / 380 В или 270–480 В (3NPE) при номинальном токе 50 А и частоте 50 Гц. Высоковольтная схема подключения аккумуляторов уменьшает токи в кабельных линиях между батареями и инвертором, что снижает нагрев проводов. При выборе места установки учитывайте общий вес оборудования 100–104 кг и подготовьте надежную несущую поверхность.

У комплекті

• Гибридный инвертор Solplanet ASW010kH-T2
• Аккумуляторный блок Ai-HB G2 2,56 кВт·ч (3 шт.)
• Система BMS
