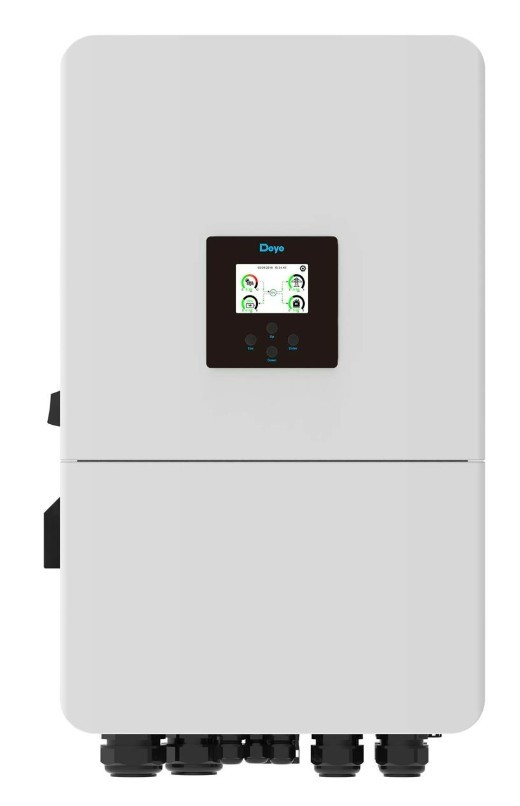

Гібридний трифазний інвертор Deye SUN-60K-SG02HP3-EU-EM6 на 60 кВт

Генерація та сонячне поле

Інвертор Deye SUN-60K-SG02HP3-EU-EM6 розрахований на підключення сонячних модулів із загальною потужністю до 120 000 Вт, що вдвічі перевищує його номінальну вихідну потужність AC у 60 000 Вт. Конструкція містить 6 окремих MPPT-трекерів. Вхідний струм кожного трекера становить 36 А. Така кількість незалежних каналів дозволяє монтувати сонячні панелі на схилах даху з різними кутами нахилу чи азимутом або розміщувати їх на декількох окремих наземних конструкціях без втрати загальної ефективності генерації. Високий коефіцієнт корисної дії 97% забезпечує максимальну передачу згенерованої сонячної енергії до споживачів або акумуляторних батарей.

Високовольтні акумулятори

Модель працює з високовольтними акумуляторними системами у широкому діапазоні робочої напруги від 160 до 1000 В. Використання високої напруги знижує струми в кабельних лініях між акумулятором та інвертором, що зменшує нагрів провідників і теплові втрати. Зарядний пристрій забезпечує струм заряду до 160 А як від сонячних модулів, так і від зовнішньої електромережі. Вихідний струм приладу досягає 95,7 А при трифазній напрузі 220–400 В. Підтримка паралельного підключення дозволяє об'єднувати декілька таких інверторів в єдину мережу для підвищення загальної потужності системи резервного живлення об'єкта.

Захист та умови монтажу

Корпус обладнання виготовлений із розрахунком на тривалу експлуатацію та має рівень захисту від пилу й вологи IP65. Габарити приладу становлять 606х927х314 мм без урахування виступаючих роз'ємів і кронштейнів, а маса складає 97,5 кг, що вимагає надійного кріплення на несучі стіни або спеціальні стійки. Примусове охолодження ефективно відводить тепло під час тривалого навантаження, утримуючи рівень шуму в межах до 65 дБ. Інвертор розрахований на роботу в діапазоні температур від -40 °C до +60 °C. При підйомі температури понад +45 °C система автоматично знижує номінальні характеристики для захисту силових компонентів від перегріву.

Безпека та контроль

Для оперативного відстеження стану генерації, мережі та накопичувачів на передній панелі передбачено інформативний дисплей. Вбудована система безпеки містить комплексний захист від зворотної полярності на вхідному ланцюзі фотомодулів, модуль визначення опору ізоляції та захист від ізоляції, а також блок контролю захисного струму. На виході приладу функціонує захист від короткого замикання, перевантаження за струмом і перенапруги, що гарантує безпечну роботу електроприладів на об'єкті.
