Блок управления кластером высоковольтной батареи Deye BOS-A-PDU-2

Назначение и роль

Блок управления кластером высоковольтной батареи Deye BOS-A-PDU-2 служит главным связующим звеном между высоковольтным массивом аккумуляторных модулей и гибридным инвертором. Устройство распределяет ток, согласовывает напряжение и регулирует режимы работы всей накопительной системы. Использование такого блока управления является обязательным условием для построения безопасных и долговечных литий-железо-фосфатных (LiFePO4) источников резервного питания.

Параметры и масштабирование

Контроллер поддерживает рабочее напряжение в диапазоне от 235,2 В до 919,8 В и позволяет подключать параллельно до 21 аккумуляторного модуля. Благодаря такому масштабированию можно создавать накопители энергии с общим запасом от 53,76 кВт·ч до 161,28 кВт·ч. Предельный ток заряда и разряда достигает 160 А, что обеспечивает высокую скорость передачи мощности во время пиковых нагрузок в электросети.

Интеллектуальный контроль

Модуль непрерывно проводит мониторинг уровня заряда (SoC) и состояния здоровья (SoH) каждого отдельного элемента в батарейном кластере. Точный измерительный контроль напряжения, тока и температуры предотвращает дисбаланс элементов и существенно продлевает срок службы всей системы. Все текущие показатели и системные сообщения удобно отслеживать непосредственно через встроенный дисплей на передней панели.

Система защиты

В устройство встроена многоуровневая система защиты от короткого замыкания, перенапряжения, перезаряда и критического перегрева. При возникновении внештатных или аварийных режимов блок управления мгновенно обесточивает соответствующую цепь, защищая аккумуляторы и инвертор от выхода из строя. Это повышает общий уровень электрической и пожарной безопасности всей системы резервного питания.

Габариты и монтаж

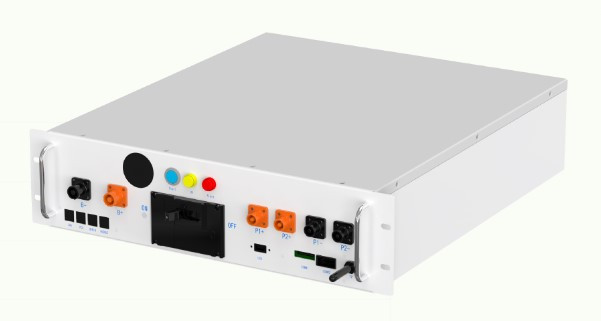

Блок управления Deye BOS-A-PDU-2 выполнен в белом корпусе с габаритами 602x520x150 мм и весом 21 кг. Благодаря стандарту защиты IP20 устройство рассчитано на монтаж в закрытых сухих помещениях, серверных комнатах или специальных технических шкафах. При установке необходимо предусмотреть достаточные вентиляционные промежутки для свободного отвода тепла от внутренних компонентов.

Температурный режим

Оборудование рассчитано на работу в температурном диапазоне от 0 °C до 55 °C при заряде и от -20 °C до 55 °C при разряде. Для длительной бесперебойной эксплуатации важно поддерживать сухость в помещении и избегать образования конденсата. Регулярное обслуживание заключается в проверке прочности зажима силовых клемм и контроле целостности коммуникационных кабелей.
