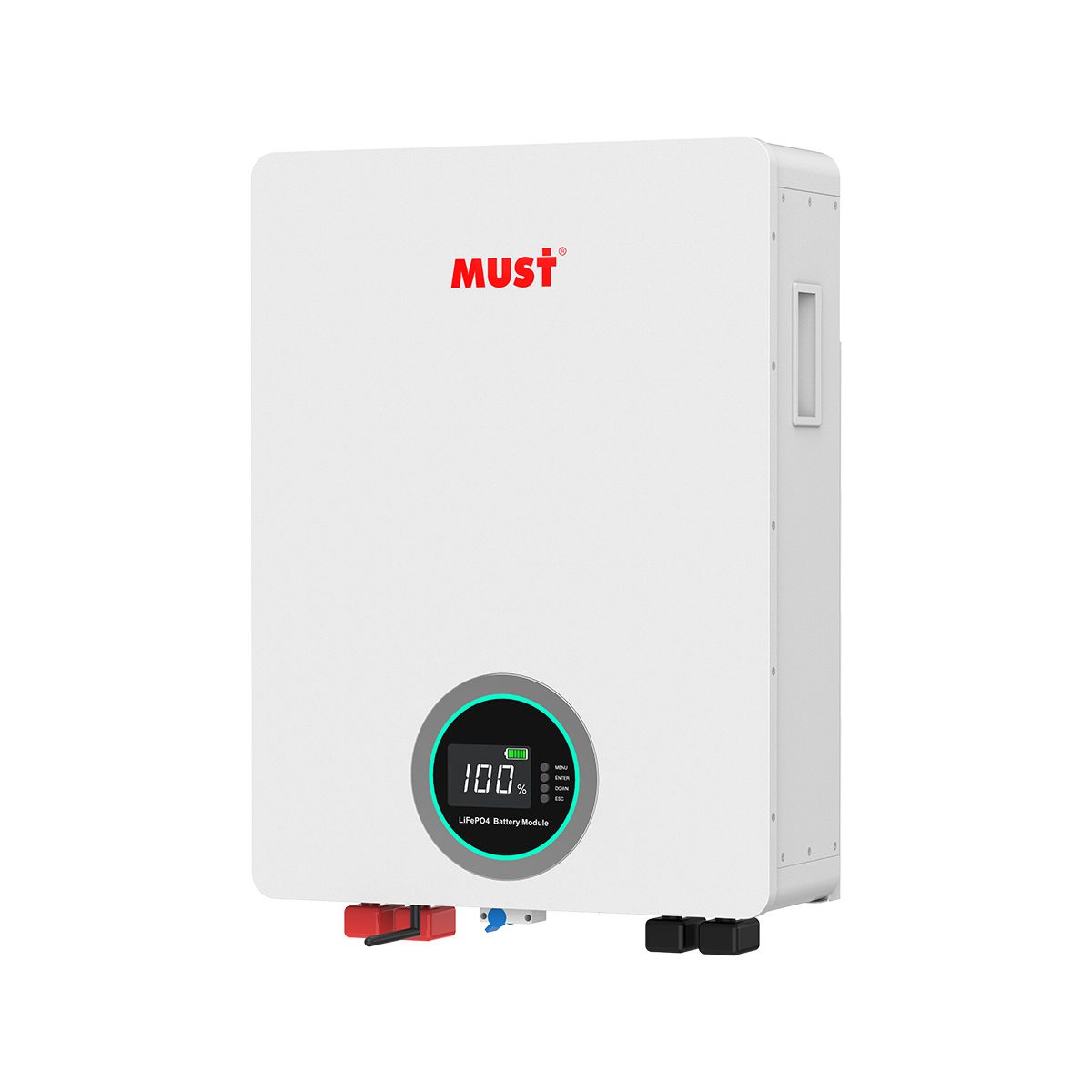

Акумулятор MUST LP16-24100 LiFePO4 24 В 100 А·год

Що це

MUST LP16-24100 — акумуляторна батарея типу LiFePO4 з номінальною напругою 25,6 В і ємністю 100 А·год, що відповідає запасу енергії 2560 Вт·год. Її ставлять у зв'язці з інвертором або гібридною сонячною станцією як накопичувач, з якого система бере живлення, коли немає мережі або коли панелі не дають достатньо струму. Хімія літій-залізо-фосфат розрахована на 6000 циклів при глибині розряду 80 % і температурі 25 °C — це той параметр, за яким LiFePO4 передусім і вибирають замість свинцево-кислотних моделей.

Струми заряду й розряду

Рекомендований режим заряду — 29,2 В при струмі 20 А; за стандартним методом розряду закладено 50 А. Максимальний тривалий струм і на заряд, і на розряд — 100 А. Напруга кінця розряду — 22 В. Плануючи систему, звіряйте ці цифри з налаштуваннями інвертора: якщо контролер заряду виставлений на профіль свинцевого акумулятора, напругу поглинання й відсічки треба перевести під LiFePO4, інакше батарея або недозаряджатиметься, або постійно впиратиметься у захист.

Вбудований BMS

Плата захисту відключає заряд на 29,2 В (3,65 В на комірку) і розряд на 22,0 В (2,75 В на комірку). BMS стежить за балансом комірок і не дає їм вийти за межі робочого вікна — це знімає з користувача ручний контроль, який потрібен був складанням на окремих комірках. Важливо розуміти, що відсічка BMS — це аварійний рубіж, а не робочий режим: щоденну експлуатацію краще тримати в рекомендованих 29,2 В заряду і 22 В кінця розряду, тоді захист спрацьовуватиме рідко.

Температура й зберігання

Заряджати батарею можна за температури від 0 до 45 °C, розряджати — від -20 до 55 °C. Заряд на морозі для LiFePO4 руйнівний, тому взимку акумулятор ставлять в опалюваному приміщенні або утепленій шафі, а не на відкритому балконі. Для тривалого зберігання виробник вказує діапазон -5...35 °C, а напругу під час транспортування — не нижче 25,6 В. Якщо система простоює місяцями, раз на кілька місяців перевіряйте напругу й підзаряджайте.

Паралельне з'єднання

Паралельно можна об'єднати до 15 модулів — так нарощують запас енергії, не змінюючи напругу шини 24 В. У паралельній збірці використовуйте кабелі однакової довжини й перерізу до кожного модуля, щоб струм розподілявся рівномірно, і перед з'єднанням вирівняйте напругу батарей. Переріз силових кабелів підбирайте під фактичний струм системи, пам'ятаючи про межу в 100 А на модуль.

Характеристики корпусу

Вага — 21 кг, корпус білого кольору, країна-виробник Китай, стан — новий. Для монтажу передбачте рівну основу, яка витримає цю вагу, і вільний доступ до клем для обслуговування й перевірки затяжки контактів.
