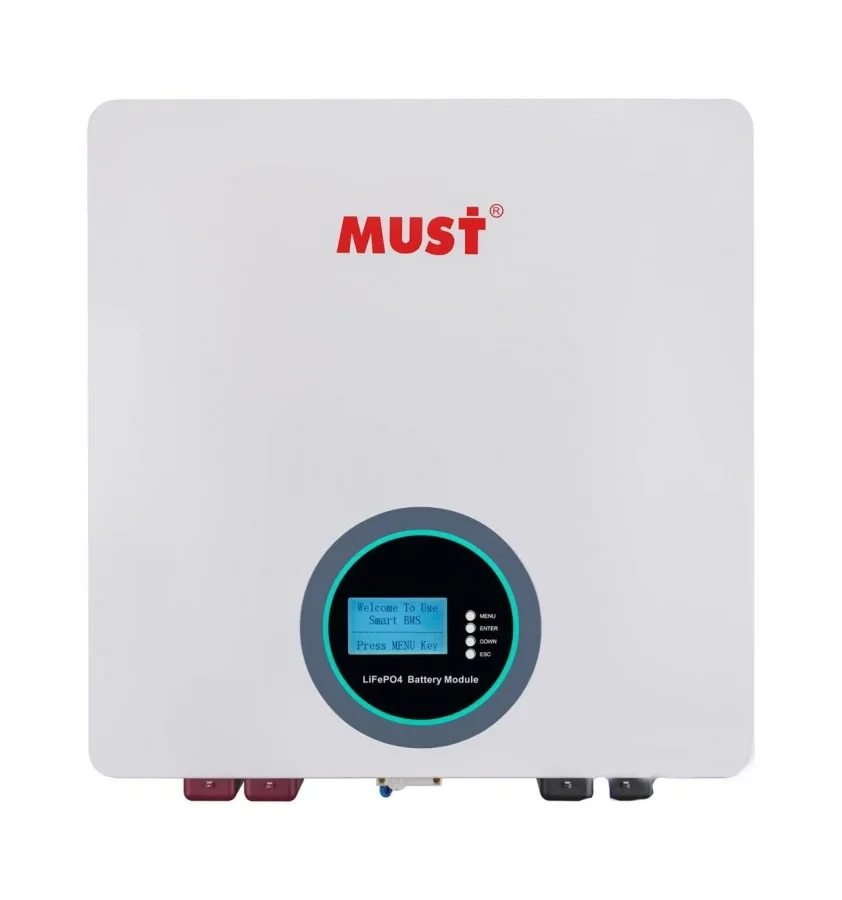

Аккумулятор MUST LP16-24100 LiFePO4 24 В 100 А·ч

Что это

MUST LP16-24100 — аккумуляторная батарея типа LiFePO4 с номинальным напряжением 25,6 В и емкостью 100 А·ч, что соответствует запасу энергии 2560 Вт·ч. Ее ставят в связке с инвертором или гибридной солнечной станцией как накопитель, из которого система берет питание, когда нет сети или когда панели не дают достаточно тока. Химия литий-железо-фосфат рассчитана на 6000 циклов при глубине разряда 80 % и температуре 25 °C — это тот параметр, по которому LiFePO4 прежде всего и выбирают вместо свинцово-кислотных моделей.

Токи заряда и разряда

Рекомендуемый режим заряда — 29,2 В при токе 20 А; по стандартному методу разряда заложено 50 А. Максимальный длительный ток и на заряд, и на разряд — 100 А. Напряжение конца разряда — 22 В. Планируя систему, сверяйте эти цифры с настройками инвертора: если контроллер заряда выставлен на профиль свинцового аккумулятора, напряжение поглощения и отсечки нужно перевести под LiFePO4, иначе батарея либо будет недозаряжаться, либо постоянно упираться в защиту.

Встроенный BMS

Плата защиты отключает заряд на 29,2 В (3,65 В на ячейку) и разряд на 22,0 В (2,75 В на ячейку). BMS следит за балансом ячеек и не дает им выйти за пределы рабочего окна — это снимает с пользователя ручной контроль, который был нужен при сборке на отдельных ячейках. Важно понимать, что отсечка BMS — это аварийный рубеж, а не рабочий режим: повседневную эксплуатацию лучше держать в рекомендованных 29,2 В заряда и 22 В конца разряда, тогда защита будет срабатывать редко.

Температура и хранение

Заряжать батарею можно при температуре от 0 до 45 °C, разряжать — от -20 до 55 °C. Заряд на морозе для LiFePO4 разрушителен, поэтому зимой аккумулятор ставят в отапливаемом помещении или утепленном шкафу, а не на открытом балконе. Для длительного хранения производитель указывает диапазон -5...35 °C, а напряжение во время транспортировки — не ниже 25,6 В. Если система простаивает месяцами, раз в несколько месяцев проверяйте напряжение и подзаряжайте.

Параллельное соединение

Параллельно можно объединить до 15 модулей — так наращивают запас энергии, не меняя напряжение шины 24 В. В параллельной сборке используйте кабели одинаковой длины и сечения к каждому модулю, чтобы ток распределялся равномерно, и перед соединением выровняйте напряжение батарей. Сечение силовых кабелей подбирайте под фактический ток системы, помня о пределе в 100 А на модуль.

Характеристики корпуса

Вес — 21 кг, корпус белого цвета, страна-производитель Китай, состояние — новый. Для монтажа предусмотрите ровное основание, которое выдержит этот вес, и свободный доступ к клеммам для обслуживания и проверки затяжки контактов.
