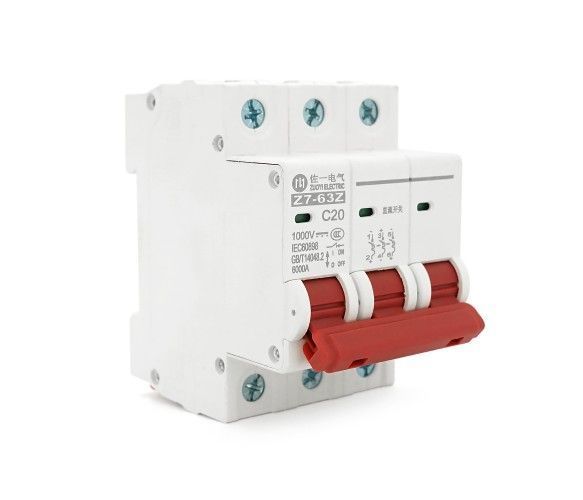

Автоматичний вимикач постійного струму ZUOYI Z7-63Z 3P C20 - 20 А, DC 1000 В

Що це

ZUOYI Z7-63Z 3P C20 — автоматичний вимикач постійного струму на номінальний струм 20 А з робочою напругою DC 250–1000 В. Він розриває лінію при перевантаженні й короткому замиканні, а ще працює як ручний роз'єднувач, коли потрібно зняти напругу з ділянки перед обслуговуванням.

Три полюси і постійний струм

Апарат має 3 полюси, тобто три контактні групи під спільним важелем: вони вмикаються й вимикаються одночасно. У колах постійного струму полюси зазвичай з'єднують послідовно, щоб розподілити дугу між кількома розривами — саме так DC-автомат тримає високу напругу. Через це схему підключення й допустиму напругу на один полюс потрібно звіряти з маркуванням на корпусі апарата: від порядку з'єднання залежить, яку саме напругу витримає вимикач. Автомати змінного струму в DC-колі так не працюють — дуга постійного струму не має переходу через нуль і не гасне сама.

Характеристика C і відключна здатність

Крива спрацювання C означає, що електромагнітний розчіплювач спрацьовує при струмі 5–10 номіналів, тобто приблизно від 100 до 200 А для цього вимикача на 20 А. Короткочасні кидки струму під час увімкнення навантаження апарат пропускає, а на стійке перевищення реагує тепловим розчіплювачем. Відключна здатність 6 кА — це максимальний струм короткого замикання, який вимикач здатен розірвати без руйнування.

Монтаж і габарити

Корпус розрахований на стандартну DIN-рейку 35 мм, габарити — 73 x 80 x 53 мм, тож апарат стає у звичайний модульний щит або бокс сонячної станції. Плануючи місце, залишайте запас по ширині на сусідні модулі й не затискайте вимикач впритул до стінки боксу — тепловому розчіплювачу потрібне відведення тепла, інакше він спрацьовуватиме раніше розрахункового. Підключення — гвинтові затискачі зверху й знизу; дотримуйтесь полярності та позначень лінії й навантаження, якщо вони нанесені на корпус.

Де застосовують

Такий DC-автомат ставлять між сонячними панелями і MPPT-контролером чи гібридним інвертором, у лінії акумуляторної збірки, у колах постійного струму систем резервного живлення. Перед купівлею звіряйте три речі: напругу холостого ходу масиву з робочою напругою апарата, струм ланцюга з номіналом 20 А і очікуваний струм короткого замикання з відключною здатністю 6 кА. Раз на сезон вимикайте й вмикайте апарат вручну, щоб механізм не залипав, і підтягуйте клемні гвинти — на постійному струмі слабкий контакт швидко вигоряє.
