Deye BOS-G PRO PDU-2 — блок управления для высоковольтных батарей 200-1000 В, 120 А

Что это

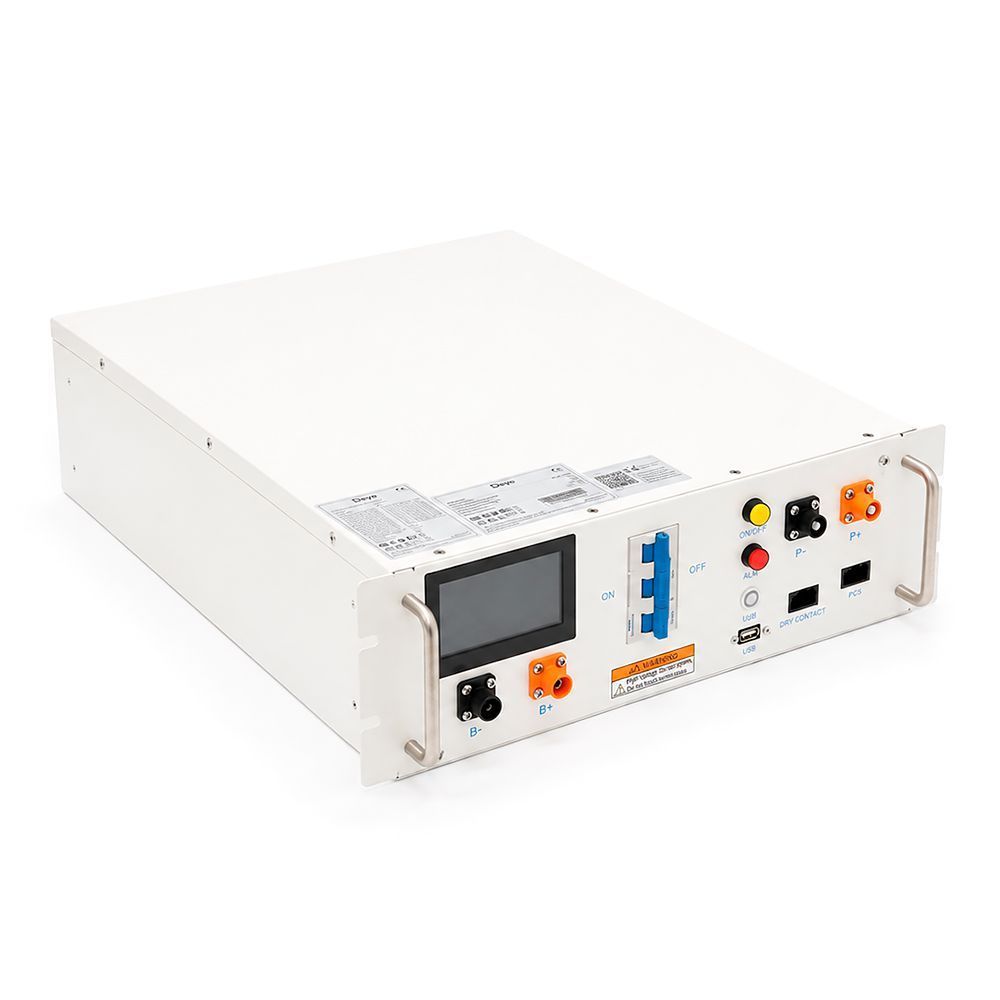

Deye BOS-G PRO PDU-2 — это блок распределения и управления питанием (PDU) для высоковольтных батарейных систем. Он стоит между стеком аккумуляторных модулей и высоковольтным входом инвертора: через него проходит силовая линия постоянного тока, в нём собраны коммутация, защита и логика управления массивом. Сами аккумуляторные модули в такой блок не входят — это управляющая и силовая часть сборки, которую доукомплектовывают батареями нужной ёмкости.

Рабочие пределы

Диапазон напряжения составляет 200–1000 В постоянного тока, максимальный рабочий ток — 120 А. Это два числа, по которым проверяют совместимость всей системы: напряжение собранного стека должно попадать внутрь диапазона 200–1000 В во всех режимах — и при полном заряде, и на нижней границе разряда, — а длительный ток, который потянет инвертор при максимальной мощности, не должен превышать 120 А. Если один из параметров выходит за границу, массив делят на параллельные ветви или берут инверторную конфигурацию меньшей мощности.

Где применяют

Высоковольтные батарейные системы ставят там, где нужна большая мощность при умеренном токе: коммерческие объекты, производство, крупные частные системы резервного питания с гибридным инвертором на высоковольтный вход. При той же мощности более высокое напряжение означает меньший ток, а значит более тонкий силовой кабель, меньшие потери на нагрев и меньшие требования к сечению шин. Плата за это — повышенные требования к изоляции, монтажу и квалификации того, кто систему собирает.

Монтаж и безопасность

Постоянное напряжение до 1000 В опасно для жизни: дуга постоянного тока не гаснет сама, как в сети переменного тока. Подключение выполняет электрик с допуском к работам на высоковольтных установках, с проверкой полярности, моментов затяжки силовых клемм и сопротивления изоляции до первой подачи напряжения. Перед работой стек разрывают штатным разъединителем и убеждаются, что на шинах нет остаточного напряжения. Для размещения выбирают сухое помещение с вентиляцией, без пыли и конденсата, с доступом к блоку для осмотра. Во время эксплуатации стоит раз в несколько месяцев осматривать соединения на предмет потемнения и проверять, не ослабли ли клеммы после температурных циклов.

Что проверить перед покупкой

Уточните у поставщика перечень совместимых батарейных модулей Deye и моделей гибридных инверторов с высоковольтным входом — конкретные совместимые серии, габариты, вес и состав комплекта в предоставленных данных не указаны. Также заранее определите нужное количество модулей в стеке: от него зависит и рабочее напряжение, и запас энергии системы.
