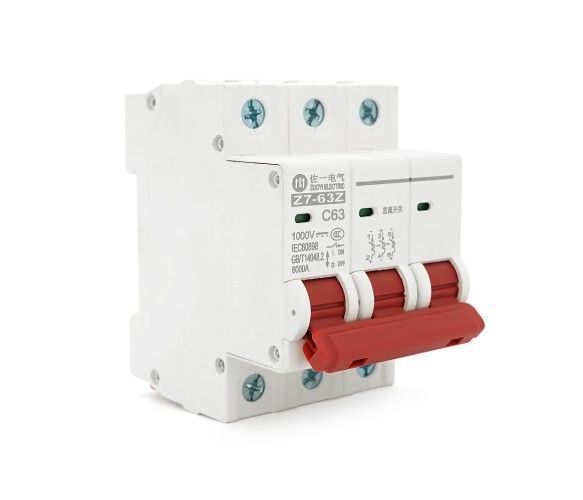

Автоматический выключатель постоянного тока ZUOYI Z7-63Z 3P C63 - 63 А, DC 1000 В

Что это

ZUOYI Z7-63Z 3P C63 — автоматический выключатель, рассчитанный именно на постоянный ток (DC), а не на обычную сеть 230 В. Он разрывает линию при перегрузке или коротком замыкании и позволяет обесточить участок вручную, когда нужно обслужить оборудование. Номинальный ток — 63 А, номинальное рабочее напряжение — DC 250–1000 В, количество полюсов — три.

Почему именно DC-автомат

Постоянный ток не имеет перехода через ноль, поэтому дуга при размыкании не гаснет сама, как в переменном токе. Автоматы для переменного тока на DC-линии сжигают контакты и могут не разорвать цепь. Аппараты серии Z7-63Z сконструированы под дугогашение в цепях постоянного тока, поэтому их ставят между солнечными панелями и инвертором, на входе MPPT-контроллера, в батарейных и коммутационных шкафах систем резервного питания. Три полюса позволяют либо защитить три отдельные линии, либо соединить полюса последовательно для работы при более высоком напряжении — схему соединения смотрите на корпусе аппарата.

Характеристика C и отключающая способность

Характеристика срабатывания C означает, что электромагнитный расцепитель отрабатывает при токе 5–10 номиналов, то есть 315–630 А для этого аппарата. Это типичный выбор для линий с умеренными пусковыми всплесками: автомат не отключается от кратковременного скачка, но реагирует на настоящее короткое замыкание. Отключающая способность — 6 кА: такой ток КЗ выключатель способен разорвать без разрушения. Тепловой расцепитель работает медленнее и защищает проводку от длительной перегрузки, когда ток превышает 63 А, но до срабатывания электромагнита дело не доходит.

Монтаж и выбор

Корпус устанавливается на стандартную DIN-рейку 35 мм в распределительном шкафу или боксе; габариты — 73 x 80 x 53 мм, поэтому перед заказом проверьте свободное место по модулям и глубину бокса. Подбирайте номинал под сечение кабеля и под ток короткого замыкания массива панелей, а не «с запасом»: автомат на 63 А не защитит провод, рассчитанный на меньший ток. Соблюдайте полярность и направление подключения, если они указаны на корпусе — для DC это принципиально. Затягивайте клеммы с усилием, указанным производителем, и через несколько недель работы протяните их еще раз: нагрев от слабого контакта — самая частая причина выхода автоматов из строя. Раз в полгода проверяйте аппарат на механическое срабатывание рычагом и осматривайте шкаф на следы потемнения возле клемм. Монтаж и подключение должен выполнять квалифицированный электрик при обесточенной линии.
