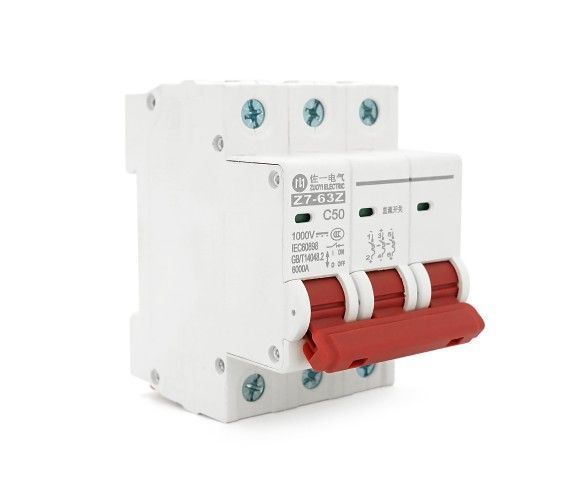

Автоматический выключатель постоянного тока ZUOYI Z7-63Z 3P C50 - 50 А, DC 1000 В

Что это делает

ZUOYI Z7-63Z 3P C50 — автоматический выключатель постоянного тока на номинальный ток 50 А. Он разрывает цепь, когда ток превышает допустимый, и позволяет вручную снять напряжение с участка для обслуживания. Отключающая способность 6 кА означает, что аппарат рассчитан на разрыв тока короткого замыкания такой величины.

Напряжение и постоянный ток

Номинальное рабочее напряжение — DC 250–1000 В. Это именно DC-аппарат: дуга постоянного тока не имеет перехода через ноль, поэтому гасится иначе, чем у обычного бытового автомата на 230 В переменного тока. Ставить AC-автомат в цепь фотомодулей вместо DC-выключателя нельзя — он может не разорвать дугу. Такой автомат обычно ставят в цепь между солнечными панелями и инвертором или контроллером заряда, а также в DC-цепях аккумуляторных сборок, где напряжение и ток не выходят за паспортные пределы аппарата.

Характеристика C

Кривая срабатывания C означает, что электромагнитный расцепитель срабатывает при токе в 5–10 раз больше номинального, то есть в диапазоне примерно 250–500 А для этого аппарата. Такой запас позволяет выдерживать кратковременные броски тока при включении нагрузки и не отключаться напрасно, но при настоящем коротком замыкании цепь разрывается быстро. Тепловое расцепление срабатывает при длительной перегрузке.

Три полюса

Исполнение 3P — три полюса в одном корпусе с общей рукояткой: все полюса включаются и выключаются одновременно. В DC-схемах несколько полюсов часто соединяют последовательно, чтобы поднять рабочее напряжение разрыва на одну цепь; конкретную схему соединения смотрите на маркировке корпуса выключателя, где производитель показывает направление тока и порядок подключения. Полярность и направление подключения для аппаратов постоянного тока важны — подключение «наоборот» ухудшает гашение дуги.

Монтаж и размеры

Корпус модульный, крепится на стандартную DIN-рейку 35 мм — в щите, боксе или шкафу системы резервного питания. Габариты — 73 × 80 × 53 мм, поэтому аппарат занимает типовое место трехполюсного модульного автомата. Подключение — винтовыми зажимами; перед запуском проверьте, что жилы затянуты, так как слабый контакт в цепи постоянного тока на 50 А быстро греется.

Что учесть

Подбирайте номинал под сечение кабеля и под ток короткого замыкания массива панелей, а не «с запасом». Коммутировать автомат под нагрузкой без необходимости не стоит: каждый разрыв дуги изнашивает контакты. Раз в сезон осматривайте клеммы и корпус на следы перегрева, а сам аппарат держите сухим и чистым — пыль на корпусе в закрытом щите не критична, но влага и конденсат сокращают ресурс.
