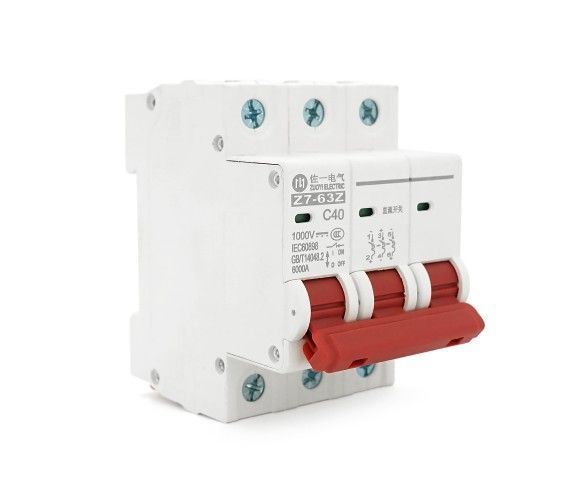

Автоматический выключатель постоянного тока ZUOYI Z7-63Z 3P C40 - 40 А, DC 1000 В

Что это

ZUOYI Z7-63Z 3P C40 — автоматический выключатель постоянного тока на номинальный ток 40 А с тремя полюсами. Он разрывает цепь при перегрузке и коротком замыкании, поэтому его ставят между солнечными панелями и инвертором, на линии к контроллеру заряда или в цепь аккумуляторной батареи. В отличие от обычного автомата для сети переменного тока, этот аппарат рассчитан именно на постоянный ток: номинальное рабочее напряжение DC 250–1000 В.

Почему DC, а не AC

Постоянный ток не переходит через ноль, поэтому дуга между контактами не гаснет сама — её приходится гасить конструктивно. Именно поэтому DC-автоматы имеют удлинённые дугогасительные камеры, обозначение полярности и последовательное соединение полюсов. Если поставить в солнечный массив автомат, предназначенный для переменного тока, он может не разорвать цепь под нагрузкой и выйти из строя. Три полюса Z7-63Z позволяют распределить напряжение между несколькими разрывами, что и даёт рабочее напряжение до 1000 В.

Характеристика C и отключающая способность

Кривая срабатывания C означает мгновенное расцепление при токе 5–10 номиналов, то есть примерно от 200 до 400 А для этого аппарата. Такой запас позволяет выдерживать кратковременные броски тока при включении инвертора или контроллера и при этом уверенно реагировать на настоящее короткое замыкание. Отключающая способность 6 кА показывает, какой ток КЗ автомат способен разорвать без разрушения — этого хватает для типовых домашних и небольших коммерческих солнечных систем.

Монтаж и размеры

Корпус встаёт на стандартную DIN-рейку 35 мм, габариты — 73 × 80 × 53 мм, поэтому аппарат помещается в обычный модульный щиток рядом с предохранителями, УЗИП и другими аксессуарами системы резервного питания. При подключении соблюдайте полярность, обозначенную на корпусе: в DC-автоматах направление тока имеет значение. Провода затягивайте плотно — слабая затяжка на постоянном токе даёт нагрев и подгорание контакта. Сечение кабеля подбирайте под 40 А с учётом длины трассы и температуры.

Что учесть при выборе

Номинальный ток автомата должен быть больше рабочего тока массива с запасом, но меньше допустимого тока кабеля, иначе защита не сработает раньше, чем перегреется провод. Напряжение холостого хода солнечного массива в самую холодную погоду сравнивайте с верхней границей 1000 В. Раз в сезон выключайте и включайте автомат вручную, чтобы механизм не закисал, и осматривайте клеммы на предмет потемнения.
