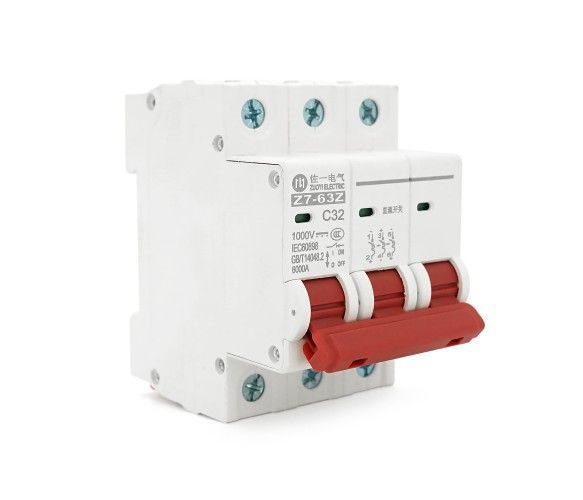

Автоматический выключатель постоянного тока ZUOYI Z7-63Z 3P C32 - 32 А, DC 1000 В

Что делает

ZUOYI Z7-63Z 3P C32 разрывает линию постоянного тока при перегрузке или коротком замыкании. Номинальный ток — 32 А, отключающая способность — 6 кА, то есть автомат рассчитан на разрыв аварийного тока до 6 000 А. Его устанавливают между солнечными панелями и контроллером заряда или гибридным инвертором, на линии к аккумуляторной батарее, а также как коммутационный аппарат, которым вы вручную обесточиваете участок перед обслуживанием.

Постоянный ток и почему это иначе

Автомат для постоянного тока не заменяется обычным бытовым автоматом из щитка. В сети переменного тока дуга гаснет сама 100 раз в секунду, когда ток проходит через ноль; в DC-цепи нуля нет, и дуга горит до тех пор, пока её не растянет и не охладит дугогасительная камера. Именно поэтому DC-автоматы имеют полярность подключения и строгое ограничение по напряжению. Здесь номинальное рабочее напряжение — DC 250–1000 В, и это главная цифра, по которой вы проверяете пригодность: напряжение разомкнутой цепи вашего солнечного массива в холодный солнечный день должно быть ниже этого предела с запасом.

Три полюса и характеристика C

Три полюса дают варианты схемы. Их можно соединить последовательно внутри одного аппарата, чтобы поднять рабочее напряжение разрыва на одной жиле, или коммутировать ими отдельные цепи — решение зависит от схемы, приведённой производителем на корпусе. Характеристика срабатывания C означает мгновенное отключение при токе 5–10 номиналов, то есть 160–320 А для этого 32-амперного выключателя. Такой диапазон не реагирует на короткие броски тока при включении инвертора или заряде конденсаторов, но уверенно ловит короткое замыкание.

Монтаж и эксплуатация

Корпус модульный, под стандартную DIN-рейку 35 мм, габариты — 73 x 80 x 53 мм, поэтому перед заказом проверьте свободную ширину в щите или в боксе солнечной станции. Соблюдайте маркировку входа и выхода и полярность: при обратном подключении дугогасительная камера работает неправильно и контакты подгорают. Затягивайте винтовые клеммы с контролем усилия — слабый контакт на постоянном токе греется и окисляется быстрее, чем на переменном. Раз в сезон проверяйте затяжку клемм и несколько раз переводите рычаг, чтобы механизм не залипал. Автомат для DC — расходный защитный аппарат: после отключения реального короткого замыкания его осматривают, а при следах копоти или оплавления заменяют.
