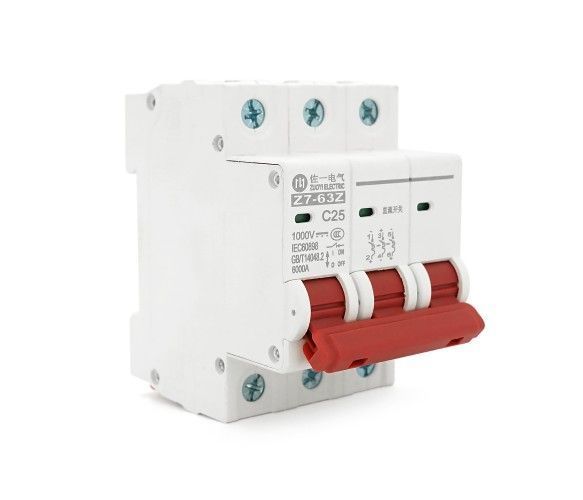

Автоматический выключатель постоянного тока ZUOYI Z7-63Z 3P C25 - 25 А, DC 1000 В

Что это делает

ZUOYI Z7-63Z 3P C25 — автоматический выключатель, рассчитанный именно на постоянный ток (DC), а не на бытовую сеть 230 В. Он разрывает цепь, когда ток превышает номинальные 25 А надолго (тепловой расцепитель) или когда происходит короткое замыкание (электромагнитный расцепитель). Характеристика C означает, что мгновенное срабатывание наступает в диапазоне 5–10 номиналов, то есть примерно от 125 до 250 А.

Напряжение и полюса

Номинальное рабочее напряжение — DC 250–1000 В, поэтому автомат подходит для линий солнечных панелей с последовательно соединёнными модулями, где напряжение стринга поднимается до сотен вольт. Полюсов три: в DC-схемах полюса часто соединяют последовательно, чтобы распределить дугу между несколькими контактными промежутками и надёжно гасить её на высоком напряжении. Схему соединения полюсов и полярность смотрите на маркировке корпуса — в выключателях постоянного тока направление подключения «+» и «−» принципиально важно, так как дугогасительная камера рассчитана на определённое движение дуги.

Отключающая способность

6 кА — это максимальный ток короткого замыкания, который аппарат способен разорвать, оставшись целым. Для стрингов фотомодулей и большинства аккумуляторных линий постоянного тока этого запаса хватает, так как панель сама ограничивает ток близко к своему короткому замыканию. Если же автомат ставите на стороне крупной аккумуляторной батареи, где ток КЗ измеряется тысячами ампер, проверьте расчёт под конкретную систему.

Монтаж

Крепление — стандартная DIN-рейка 35 мм, поэтому выключатель встаёт в любой модульный щиток, бокс солнечной электростанции или шкаф резервного питания рядом с предохранителями, разрядниками и клеммами. Габариты 73 x 80 x 53 мм. Подключение — под винтовые зажимы; перед затяжкой снимите изоляцию на нужную длину, чтобы в контакт не попала изоляция, и протяните винты ещё раз через несколько недель работы, когда провод «сядет».

Как подбирать и ухаживать

Номинал 25 А подбирают под сечение кабеля и ток источника: автомат защищает прежде всего проводник, поэтому он должен сработать раньше, чем кабель перегреется. Монтировать желательно в сухом щитке с вентиляцией — нагрев соседних аппаратов повышает чувствительность теплового расцепителя, и в плотном ряду автомат может отключаться раньше номинала. Раз в сезон выключите систему, осмотрите клеммы на потемнение и след перегрева, сдуйте пыль. Рукоятку полезно несколько раз переключить вручную, чтобы механизм не залипал. Помните, что автоматический выключатель — это защита от сверхтока, а не выключатель нагрузки для ежедневных коммутаций и не замена УЗИП или предохранителя на стороне аккумулятора.
